CR-N700，佳能会议摄像机

CR-N700是新一代高端型4K PTZ摄控一体机，结合Cinema EOS摄影机所使用的高性能DIGIC DV 7影像处理器和强悍的眼部、面部自动识别对焦功能，搭载15倍高倍率变焦镜头，能轻松通过远程控制实现全景或特写镜头的拍摄，并以4K 60P的高帧率发布。机身延续紧凑轻量的设计，机动性高。IP系统支持多款协议，大幅提高操作效率，轻松实现单人操控和成本控制。可广泛适用于广播电视、体育赛事、新闻采访、电视剧、真人秀、活动直播等多种场合的拍摄。

注：PTZ：Pan Tilt Zoom

主要特点:

丰富的影像表现

￭ 1英寸CMOS影像传感器
￭ 4K 60P/4:2:2 10 bit (SDI/HDMI)升级
￭ 15x光学变焦，FHD 30x优化变焦新增
￭支持HDR (HLG/PQ)新增
￭全像素双核CMOS AF技术
￭眼部自动对焦/面部识别自动对焦新增
￭支持红外拍摄新增
￭支持全功能自定义图像设置

高效率和兼容性

￭支持摄像机设置参数的OSD显示 (SDI/HDMI)新增
￭使用裁剪功能进行多视角分布新增
￭支持12G-SDI/3G-SDI输出端口新增
￭支持SRT、free-d和NDI®|HX协议
￭支持多种标准通信协议
￭支持预设移动中的同步PTZ功能
￭支持PoE++供电
￭支持摄控一体机控制应用软件和摄控一体机控制器 (选配)

注：基于CR-N500新增和升级功能。

产品型号			CR-N700
摄像机	传感器	类型	1英寸CMOS
		总像素	约1340万像素
		有效像素	约829万像素（3840×2160）
	镜头	变焦倍率	光学变焦：15倍；优化变焦：FHD 30倍数码变焦：20倍；DTC长焦附加镜：1.5倍/3.0倍
		聚焦范围	f=8.3～124.5mm 35mm等效换算焦点距离：25.5（广角端）～382.5mm（长焦端）
		最大光圈范围	F2.8～4.5
		最短摄影距离	广角端1cm、聚焦全区域60cm
		视角	水平视角：73.0°（广角端）～5.7°（长焦端）
	ND滤镜		内置 (OFF、1/4、1/16、1/64)、电动驱动
	防抖		支持（光学式）
	红外模式		支持（白黒）
	曝光		自动、手动
	HDR		支持（HLG/PQ）
	Log拍摄		支持
	对焦方式		全像素双核CMOS AF、反差对焦
	面部识别对焦		支持（面部／头部／眼睛）
	快门速度		1/3～1/2000秒
	ISO感光度设置		ISO200～12800（以1/3级或1级为单位进行设定）
	增益		-6.0dB～21.0dB、36dB（以0.5dB或3.0dB为单位进行设定）仅在使用增益提升时
	白平衡		自动 (AWB)、设定模式A、设定模式B、手动设定 (日光约5600K、钨丝灯约3200K)、色温设定 (2000K～15000K)、手动色温为估值。
	伽马		Normal、BT.709 Wide DR、BT.709 Standard、Canon Log 3、PQ、HLG
	最低照度		· 帧频59.94Hz：约3.0lux（快门速度1/60秒、帧速率59.94P、增益21dB时） · 帧频50.00Hz：约2.5lux（快门速度1/50秒、帧速率50.00P、增益21dB时） * 均为高灵敏度模式时
云台及输出格式	水平・垂直功能		水平旋转范围: 水平±170° / 水平旋转速度: 0.1°～100°/秒垂直旋转角度范围: 垂直-30°～+90° / 垂直旋转速度: 0.1°～100°/秒
	影像输出I/F		12G-SDI、3G-SDI、HDMI、IP
	视频裁切功能		支持
	影像输出格式	SDI	3840×2160：59.94P/50P/29.97P/25P/23.98P (4:2:2 10 bit) 1920×1080：59.94P/59.94i/50P/50i/29.97P/29.97PsF/25P/25Psf/23.98P (4:2:2 10 bit) 1280×720：59.94P/50P (4:2:2 10 bit) 720×480：59.94P/59.94i (4:2:2 10 bit) 720×576：50P/50i (4:2:2 10 bit)
		HDMI
		IP	3840×2160/1920×1080/1280×720/640×360：59.94fps/50fps/29.97fps/25fps/23.98fps/14.99fps/12.5fps/11.99fps/5.99fps/5fps (4:2:0 8 bit) 仅H.265时支持59.94fps/50fps - 无法选择超过帧频的帧速率
	影像传输协议（IP）		XC协议 / RTP(RTSP) / RTMP(S) / NDI®\|HX / SRT / free-d
	控制协议		XC协议 /标准通信协议(串口/IP) / NDI®\|HX
输入/输出	预置位		登录数: 最多100个 (含Home位置)
	控制		LAN、串口、IR
	网络端口		LAN×1、RJ45、1000Base-T
	SDI输出端口	12G-SDI/3G-SDI	BNC(仅输出)×1、0.8Vp-p/75Ω、不平衡、 12G：SMPTE ST 2082、 6G：SMPTE ST 2081、 3G：SMPTE ST 424、425、ST299-2标准、 HD：SMPTE ST 292、 SD：SMPTE ST 259、 SD（声音）：SMPTE ST 272、 SD以外（声音）：SMPTE ST 299、附带音频、时间码 (VITC/LTC)
	GEN-LOCK/SYNC端口		BNC×1、1.0Vp-p、75Ω仅输出（SYNC OUT端子兼用）
	HDMI输出端口		HDMI连接×1
	RS-422端口		RJ45连接×1
	INPUT 1端口 / INPUT 2端口		INPUT (3芯音频输入口) (①屏蔽、②热、③冷)、2系统、平衡灵敏度 (MIC麦克风时): -60dBu (手动音量中心、满刻度-18dB) / 600Ω / Att.: 20dB 灵敏度 (线路时): +4dBu (手动音量中心、满刻度-18dB) / 1kΩ以上供给电压: DC48V (偏压电阻6.8kΩ)
	音频端口		Φ3.5mm立体声迷你插孔 (不平衡、插入式电源) 感度 (MIC麦克风时): -72dBV (手动音量中心、满刻度-18dB) / 1kΩ以上 / Att.: 20dB 感度 (线路时): -10dBV (手动音量中心、满刻度-18dB) / 1kΩ以上供给电压: DC2.4V (偏压电阻2.2kΩ)
	时间码端口		支持
其他	工作环境 / 保存环境		温度: 0°C~+40°C / 湿度: 10%～90% (无结露)
	电源		PoE++ DC12V 0.6A（使用AC适配器时）
	外形尺寸 (宽×高×深)		约200×269×208mm (含凸起部分)
	重量		约4.1kg（仅机身）
	支持的控制器		硬件: 摄控一体机控制器RC-IP1000/RC-IP100 软件: 摄控一体机控制应用程序

安装尺寸（单位：毫米）

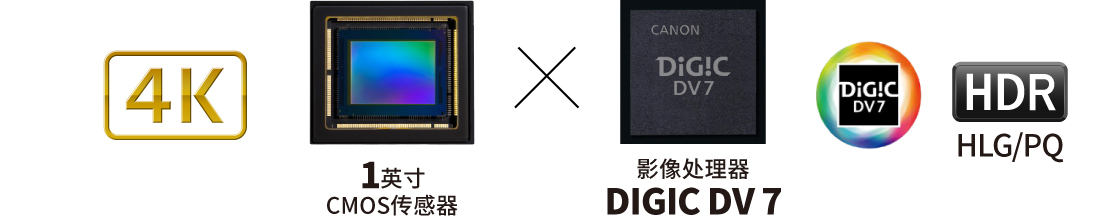

支持4K 60P以4:2:2 10 bit高画质记录2种HDR格式

4K PTZ摄控一体机搭载源于Cinema EOS摄影机所使用的高性能影像处理器DIGIC DV7，强劲的性能使机器性能得到了大幅度的提高，CR-N700支持4K 60P 4:2:2 10 bit高规格输出。

广角25.5mm 4K 15x光学变焦&FHD 30x优化变焦

在全高清分辨率时，可通过4K传感器实现最大约30倍的优化变焦，画质保持不变。

支持HLG、PQ和Canon Log 3

室内摄控一体机首次支持HDR输出，除HLG方式外，还支持PQ方式，可根据各种用途灵活运用HDR。

HLG/PQ

支持HLG（Hybrid Log-Gamma）/PQ（Perceptual Quantization）两种HDR格式。HLG曲线符合ITU-R BT.2100最新的HDR推荐操作规范，可以拍摄出与SDR具有高度兼容性的影像。在HLG中可以将色彩设置为Vivid（相当于ITU-R BT.2390标准中的传统颜色）或BT.2100（相当于BT.2390标准中的自然颜色）。

* ITU-R BT.2100为10/12 bit标准，8 bit的设置“相当于”该标准。

Canon Log 3

Canon Log 3是以后期处理为前提的伽马曲线。适用于调整暗部区域层次和整体色调/层次，并可以降低画面噪点并保留了Canon Log的操作简便性。

支持动态衍射校正

摄控一体机首次支持动态衍射校正，DIGIC DV 7的高速图像处理能力使专业摄像机也可使用CINEMA EOS机型所搭载的衍射校正算法。该功能可以校正泛焦拍摄时小光圈衍射所导致的画面模糊，从而让用户可使用比以往更小的光圈进行拍摄。

可实现高性能高精度对焦的全像素双核CMOS AF

全像素双核CMOS AF是一项利用影像传感器中所有像素检测焦点，并同时捕捉高精度和高画质影像的自动对焦技术。在影像传感器纵横方向约80％×80％的范围内，可触摸控制可实现高速度、连续的自动对焦。

全像素双核对焦向导

采用创新的UI，运用全像素双核CMOS AF相位差AF技术，告知焦点位置的前移或后移。为手动对焦提供对焦操作支持。

多种自动对焦模式

眼部AF/头部检测AF

CR-N700增强了人物识别功能，成为CR-N系列摄控一体机中首款支持眼部检测的机型。佳能将从EOS机型中积累的眼睛检测AF技术应用于摄控一体机。即使有其他被摄体出现在画面中时，也依然能够检测到人物的眼睛并保持跟随追踪，在维持焦点清晰的状态下持续拍摄。另外，还首次支持采用了深度学习技术的EOS iTR AF X，该功能可识别被摄体面部和头部并完成自动对焦拍摄。即使在被摄体转身时，头部识别功能依然可对人物头部的背面进行对焦，保持追踪。即使拍摄运动场景或其他快速运动场景时，也可始终跟踪被摄体。
